隨著全球?qū)Νh(huán)保和安全性能要求的不斷提高，低煙無鹵（LSZH）電纜因其在燃燒時(shí)釋放煙霧少、無有毒氣體等特性，成為電力、建筑、交通等領(lǐng)域的熱門選擇。而在低煙無鹵電纜的制造中，阻燃劑的選擇尤為關(guān)鍵。氫氧化鎂（Mg(OH)?）作為一種高效、環(huán)保的無機(jī)阻燃劑，憑借其獨(dú)特的性能優(yōu)勢，逐漸成為行業(yè)應(yīng)用的主流方案。本文將深入探討氫氧化鎂阻燃劑在低煙無鹵電纜中的核心作用、生產(chǎn)工藝優(yōu)化及實(shí)際應(yīng)用案例，為相關(guān)領(lǐng)域的技術(shù)人員和采購決策者提供參考。

一、氫氧化鎂阻燃劑的性能優(yōu)勢

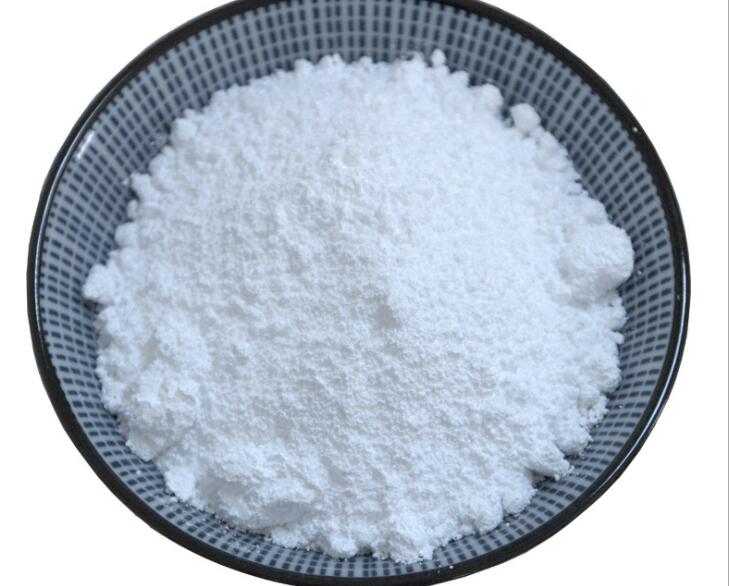

氫氧化鎂是一種白色粉末狀無機(jī)材料，其阻燃機(jī)理主要通過以下兩種方式實(shí)現(xiàn)：

1. 吸熱分解：在高溫（約340℃）下，氫氧化鎂分解為氧化鎂（MgO）和水（H?O），吸收大量熱量，降低材料表面溫度，延緩燃燒。

2. 隔絕氧氣：分解后生成的氧化鎂覆蓋在材料表面，形成致密保護(hù)層，隔絕氧氣并抑制可燃?xì)怏w釋放。

相較于傳統(tǒng)的鹵系阻燃劑（如溴化阻燃劑）或氫氧化鋁（Al(OH)?），氫氧化鎂具備以下顯著優(yōu)勢：

- 更高的分解溫度（340℃ vs. 氫氧化鋁的200℃），更適用于加工溫度較高的聚合物（如聚乙烯、聚丙烯）。

- 抑煙效果更強(qiáng)：燃燒時(shí)產(chǎn)生的煙霧量減少50%以上，符合低煙無鹵電纜的核心需求。

- 環(huán)保無毒：不含鹵素和重金屬，分解產(chǎn)物為無害的氧化鎂和水，符合RoHS、REACH等國際環(huán)保標(biāo)準(zhǔn)。

- 成本效益高：原料來源廣泛，價(jià)格穩(wěn)定，且添加量較低（通常為30%-60%）即可達(dá)到UL94 V-0級阻燃標(biāo)準(zhǔn)。

二、氫氧化鎂在低煙無鹵電纜中的技術(shù)難點(diǎn)與解決方案

盡管氫氧化鎂性能優(yōu)異，但其在電纜材料中的應(yīng)用仍面臨一些挑戰(zhàn)：

1. 分散性問題

氫氧化鎂顆粒易團(tuán)聚，導(dǎo)致在聚合物基體中分散不均，影響阻燃性能和機(jī)械強(qiáng)度。

解決方案：

- 采用表面改性技術(shù)，如硅烷偶聯(lián)劑或硬脂酸處理，改善顆粒與聚合物的相容性。

- 優(yōu)化加工工藝，通過雙螺桿擠出機(jī)的高剪切力實(shí)現(xiàn)均勻分散。

2. 材料力學(xué)性能下降

高添加量的氫氧化鎂可能導(dǎo)致電纜絕緣層或護(hù)套的韌性、抗拉強(qiáng)度降低。

解決方案：

- 復(fù)配協(xié)同阻燃劑（如納米黏土、紅磷），減少氫氧化鎂用量。

- 添加彈性體（如EVA、POE）提升材料的柔韌性。

3. 加工流動性差

氫氧化鎂的高填充量會增加熔體黏度，影響擠出成型效率。

解決方案：

- 使用粒徑更細(xì)（<5μm）的氫氧化鎂粉體，降低流動阻力。

- 調(diào)整加工溫度，平衡阻燃劑分解風(fēng)險(xiǎn)與生產(chǎn)效率。

三、生產(chǎn)工藝優(yōu)化與配方設(shè)計(jì)

在低煙無鹵電纜的制造中，氫氧化鎂的添加需與基體樹脂、加工助劑等協(xié)同配合。典型配方示例如下：

- 基體樹脂：乙烯-醋酸乙烯共聚物（EVA）或聚烯烴（PO）占比40%-50%；

- 阻燃劑：氫氧化鎂（表面改性）占比50%-60%；

- 加工助劑：抗氧劑（0.5%-1%）、潤滑劑（1%-2%）、偶聯(lián)劑（1%-3%）。

生產(chǎn)工藝流程：

1. 預(yù)混：將氫氧化鎂與樹脂、助劑在高速混合機(jī)中預(yù)分散；

2. 造粒：通過雙螺桿擠出機(jī)熔融共混并造粒；

3. 擠出成型：將阻燃母粒送入電纜擠出機(jī)，控制溫度在160-200℃之間，避免氫氧化鎂提前分解；

4. 后處理：冷卻、檢測阻燃等級（如UL94、IEC 60332）及機(jī)械性能。

四、實(shí)際應(yīng)用案例與市場前景

案例1：軌道交通電纜

某歐洲電纜制造商采用氫氧化鎂阻燃體系生產(chǎn)的LSZH電纜，成功通過EN 45545-2鐵路防火標(biāo)準(zhǔn)，在燃燒測試中煙霧密度（Ds）低于50，遠(yuǎn)優(yōu)于傳統(tǒng)PVC電纜（Ds>600）。

案例2：新能源車用高壓線束

國內(nèi)某企業(yè)開發(fā)的氫氧化鎂基無鹵阻燃電纜，在耐高溫（125℃長期使用）和抗短路電弧性能上表現(xiàn)優(yōu)異，已通過GB/T 19666和ISO 6722認(rèn)證，批量供貨至新能源汽車市場。

市場趨勢：

據(jù)Grand View Research預(yù)測，2023-2030年全球低煙無鹵電纜市場年復(fù)合增長率將達(dá)8.2%，而氫氧化鎂阻燃劑憑借其環(huán)保屬性，在亞太地區(qū)（尤其是中國、印度）的需求增速預(yù)計(jì)超過10%。未來，隨著5G基站、儲能電站等場景對防火安全要求的提升，氫氧化鎂的應(yīng)用潛力將進(jìn)一步釋放。

五、結(jié)論

氫氧化鎂阻燃劑憑借其高效抑煙、環(huán)境友好及成本可控等優(yōu)勢，已成為低煙無鹵電纜領(lǐng)域的核心材料之一。通過表面改性、配方優(yōu)化及工藝升級，可有效解決其
